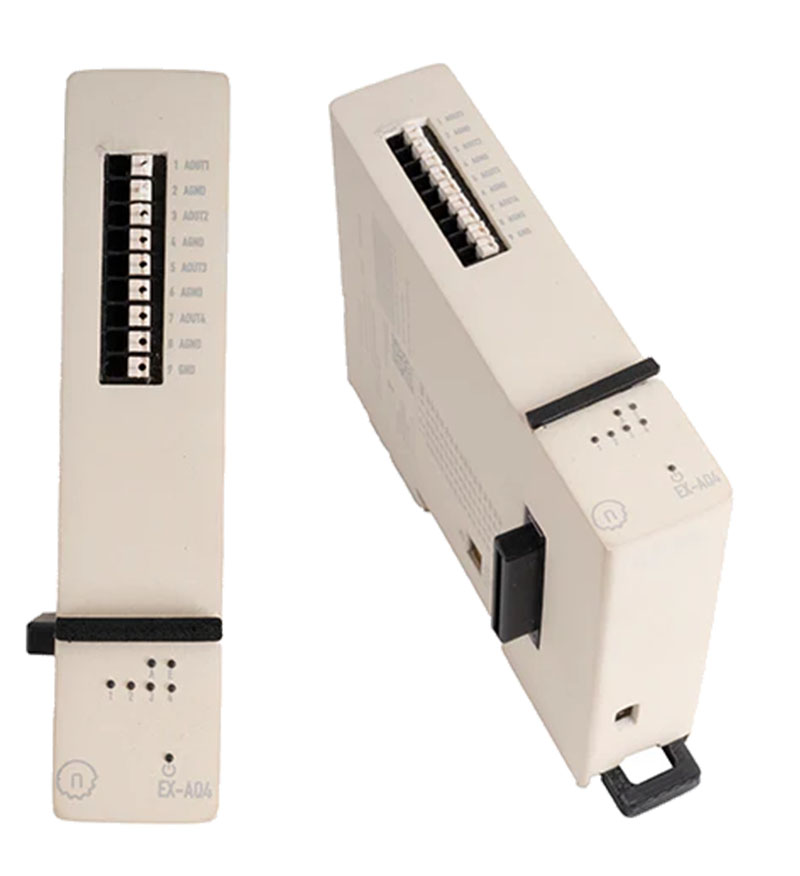

NORVI X-AQ4 (Erweiterungs-Modul f. Norvi X, 4x Analog Output)

NORVI X-AQ4 (Erweiterungs-Modul f. Norvi X, 4x Analog Output)
  • Norvi X Series !
  • 4x Analog Outputs !
  • Extension !

  • 4-Kanal-Analogausgang
  • 12-Bit-DAC-Auflösung
  • 0–10 V DC / 4–20 mA Unterstützung
  • I²C-Erweiterungsbus
  • DIP-Schalter-Adressierung
  • Status-LEDs für jeden Eingangskanal
  • Plug-and-Play-Anschluss an das NORVI X CPU-Modul über den Erweiterungsbus
  • DIN-Schienenmontage
[mehr]

Share

39.00 EUR
inkl. 19% MwSt. zzgl. Versand
Auf Lager (2 St.)
In den Warenkorb

  • 4-Kanal-Analogausgang
  • 12-Bit-DAC-Auflösung
  • 0–10 V DC / 4–20 mA Unterstützung
  • I²C-Erweiterungsbus
  • DIP-Schalter-Adressierung
  • Status-LEDs für jeden Eingangskanal
  • Plug-and-Play-Anschluss an das NORVI X CPU-Modul über den Erweiterungsbus
  • DIN-Schienenmontage


Das NORVI X-AQ4 ist ein leistungsstarkes 4-Kanal-Analogausgangs-Erweiterungsmodul für den NORVI X Modular Controller. Es ermöglicht die präzise Steuerung von Industrieantrieben, Frequenzumrichtern und Prozessventilen.

Das Modul verfügt über einen integrierten STM32-Mikrocontroller für die dedizierte 12-Bit-DAC-Verwaltung und entlastet so die Haupt-CPU von der zeitkritischen Signalgenerierung, um höchste Stabilität zu gewährleisten. Es bietet vier unabhängige Ausgänge, die für 0-10-V- oder 4-20-mA-Signale konfiguriert werden können. Jeder Ausgang ist durch aktive Filterung und TVS-Dioden geschützt und bietet so maximale Störfestigkeit und Überspannungsschutz in rauen Industrieumgebungen..



Range of product NORVI X
Product type /
Model		 Expansion Module f. NORVI X Series
NORVI X-AQ4
Certifications EN 61131-2:2007
EN 61010-1:2010+A1:2019
EN IEC 61010-2-201:2018
2014/30/EU- Electromagnetic Compatibility (EMC)
Annex III, Part B, Module C
Dimmensions 81 x 104 x 23 mm
Mounting DIN RAIL
Terminal Type Push-in terminal
Envirement IP20
Operating altitude: 0-2000 meters
Operating Temperature: -10 ... - +85°C
Shock resistance: 15 gn for 11ms
Resistance to electrostatic discharge: 4kV on contact / 8kV on air
Supply Voltage (V) 24V / 80mA
I/O Specification
Output Channels 4 Channels
Resolution 12-bit
Output Ranges 0-10V DC / 4-20mA (Software Configurable)
Debugging Micro-USB (For Debugging & Firmware Only)
Communication I2C
Microcontroller STM32 Series (Internal Bridge)
Power Supply 24V DC (via Expansion Bus)
Internal Interface High-Speed SPI (MCU to DAC Output Stage)
